USR-DR164 AP模式ModbusTCP转ModbusRTU通信示例

一、资料下载

USR-DR164说明书：https://www.usr.cn/Download/1477.html

USR-DR164 AT指令集：https://www.usr.cn/Download/1478.html

USR-DR164 设置软件官网下载链接：https://www.usr.cn/Download/707.html

MODBUS SLAVE和MODBUS POLL软件，请百度下载。

二、硬件连接

1、所需物品

USR-DR164 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-DR164 的485串口接USB-RS485串口线到电脑的USB口，然后产品接12V电源适配器上电。

3、串口号

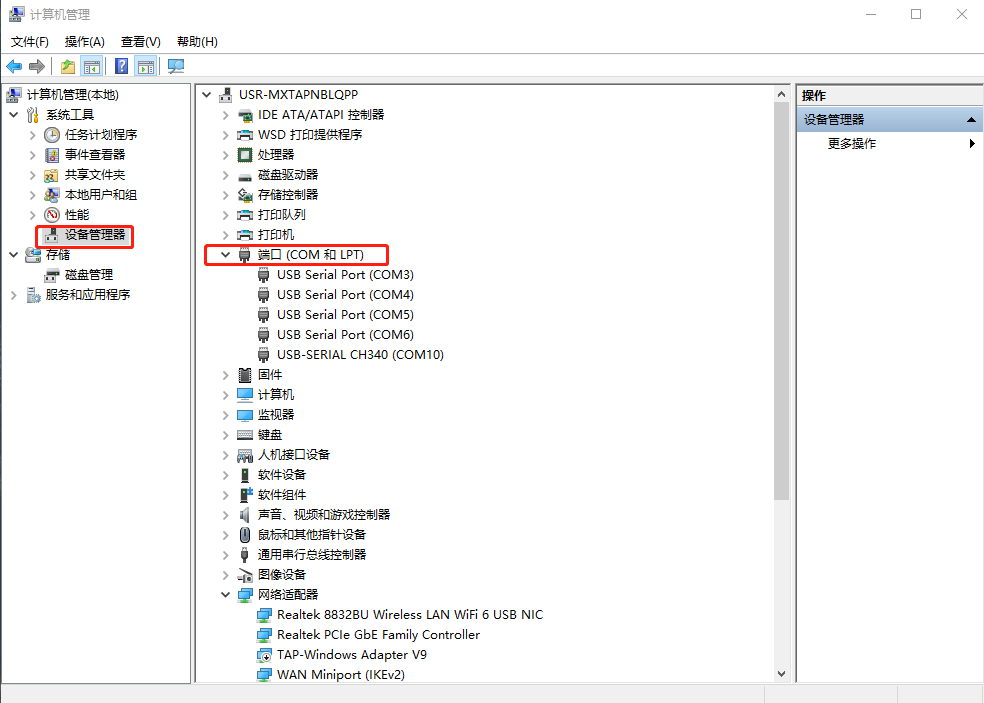

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认USB-RS485串口线的COM口号COM10。

三、USR-DR164参数设置

1、连接USR-DR164 WiFi

电脑关闭防火墙，禁用其他网卡，只保留无线网卡，电脑搜索连接USR-DR164的WiFi。

2、登陆内置网页

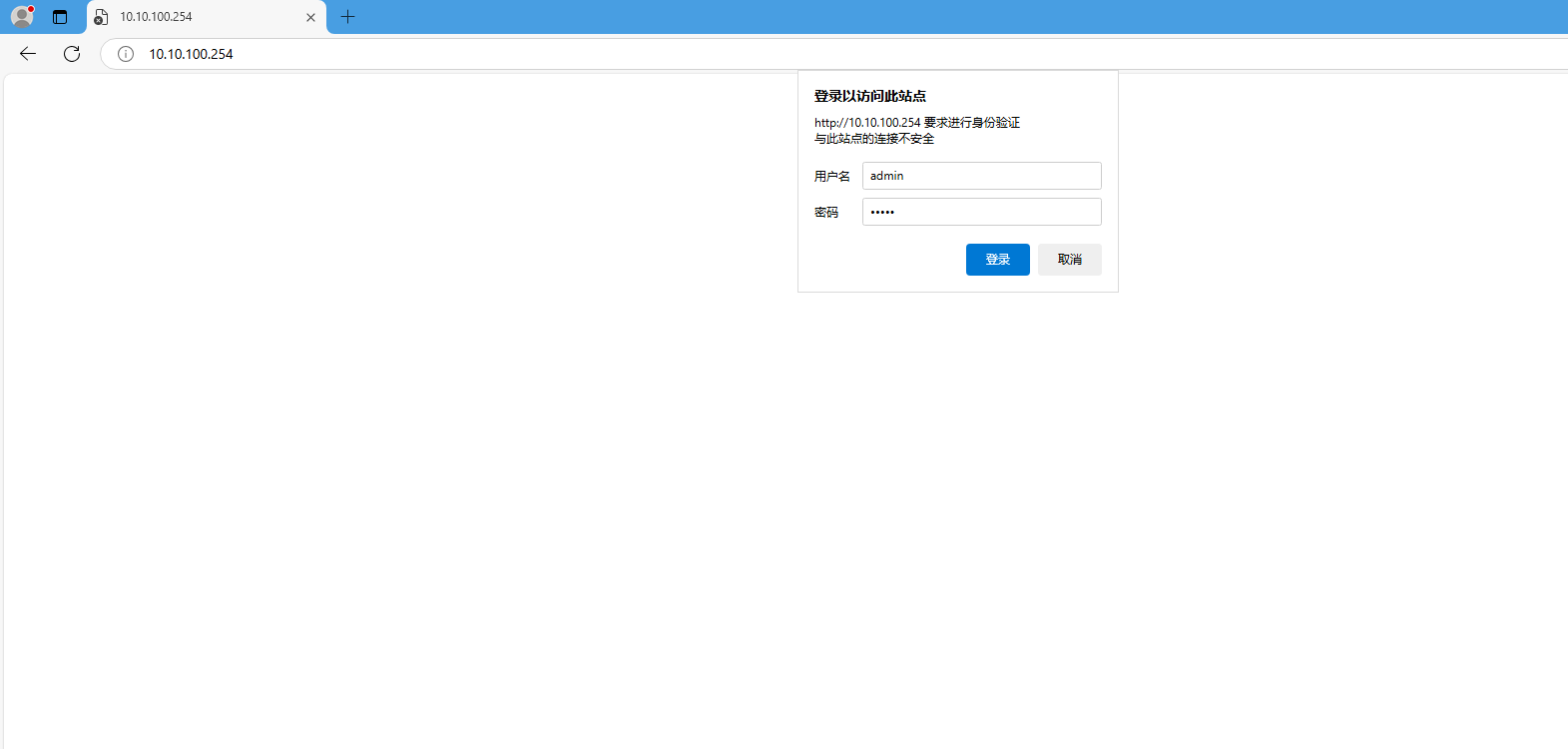

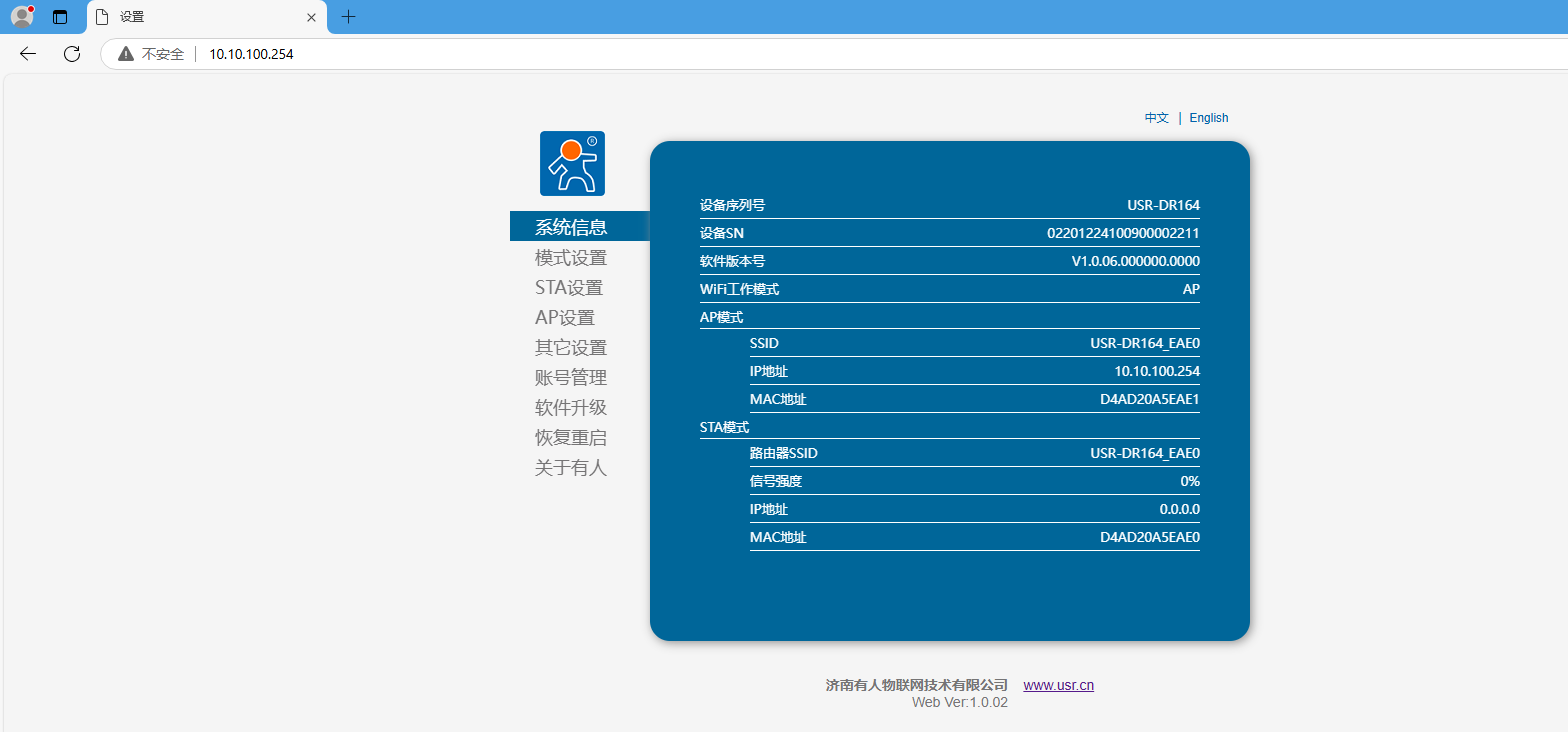

浏览器输入10.10.100.254，用户名和密码都是admin，登陆USR-DR164网页。

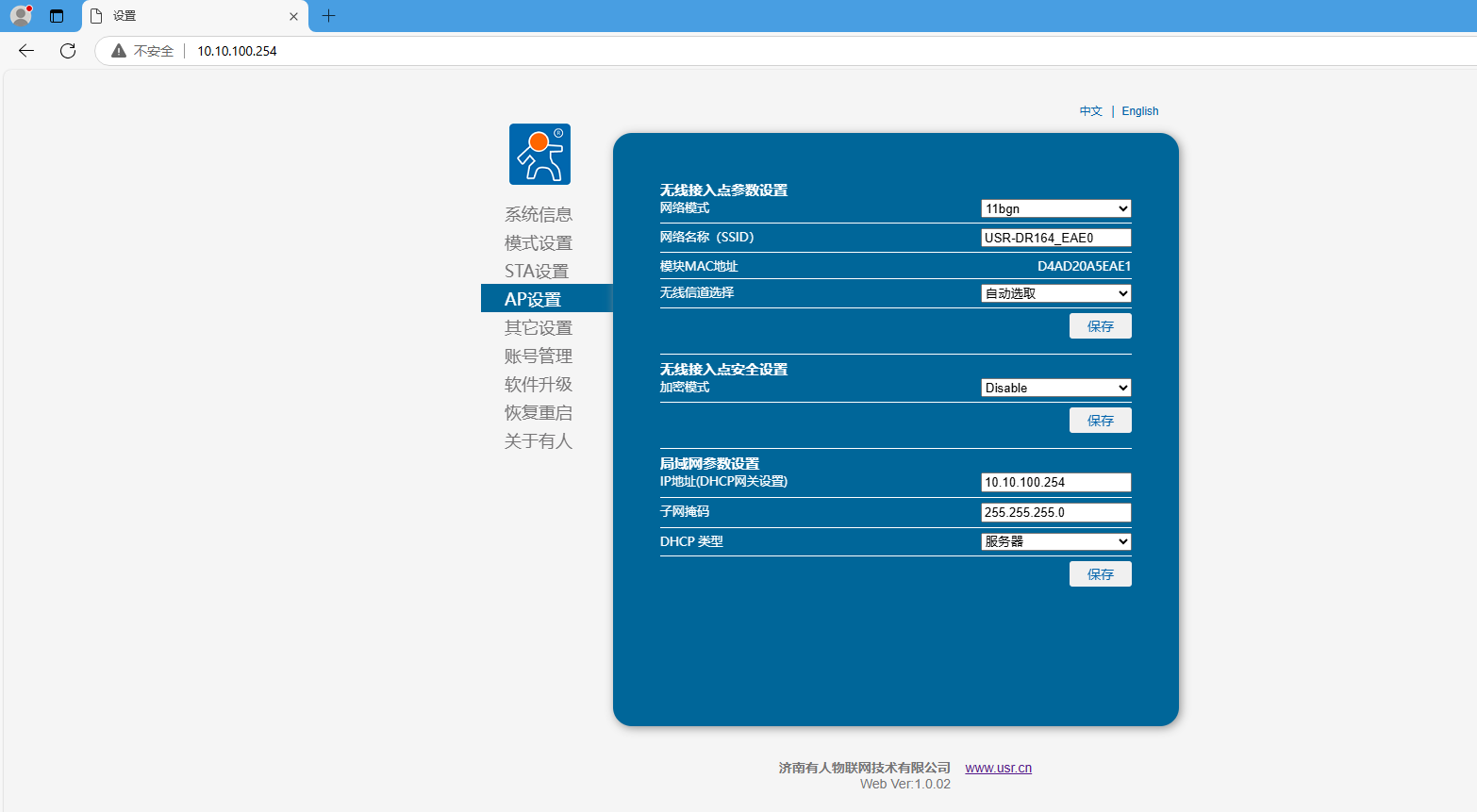

3、AP设置

网络名称：USR-DR164_EAE0

局域网参数设置，IP地址：10.10.100.254

备注：参数修改，需要点击对应的保存，最后网页重启生效。

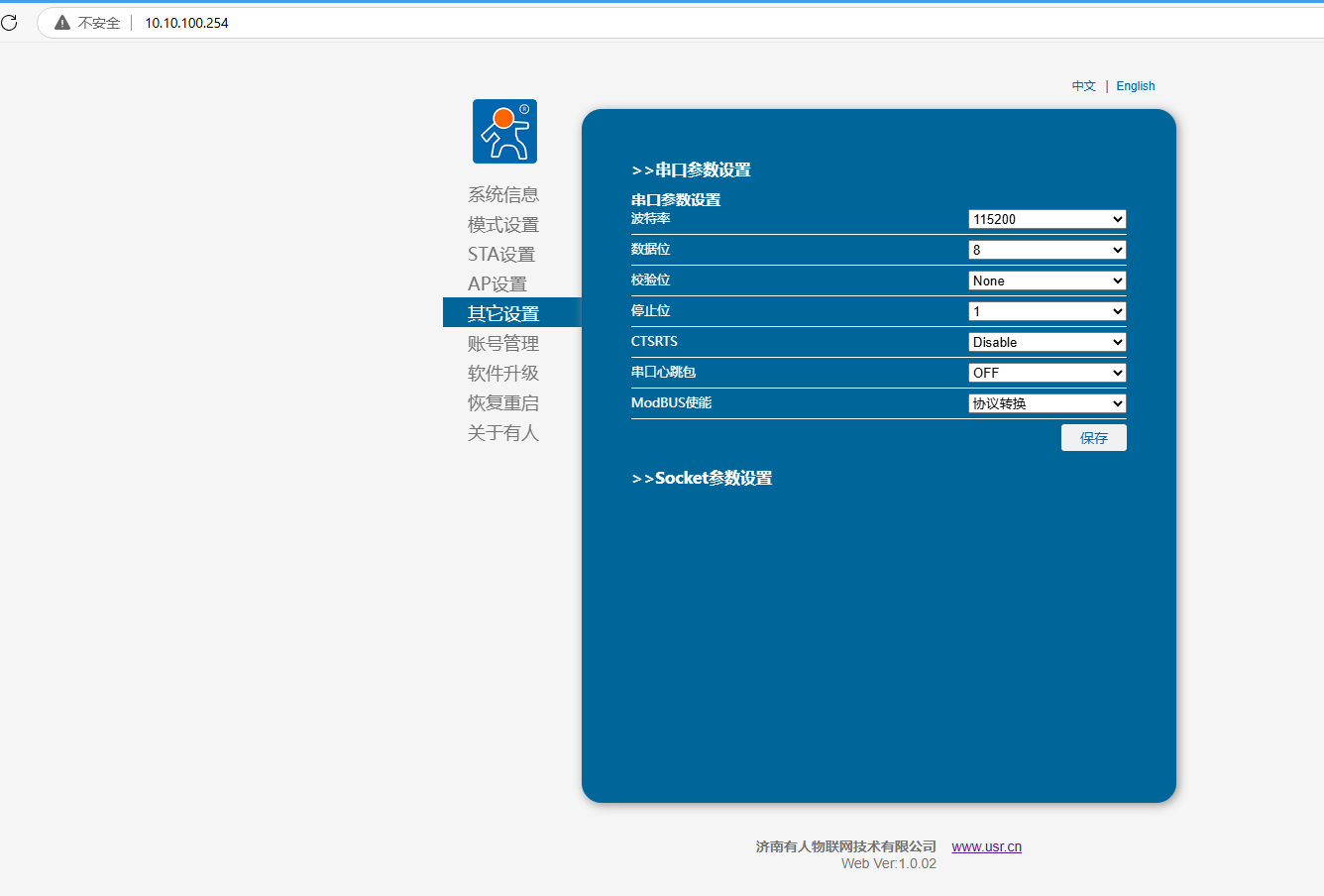

4、串口参数设置

波特率：115200 数据位：8 校验位：NONE 停止位：1

ModBUS使能：协议转换

点击保存

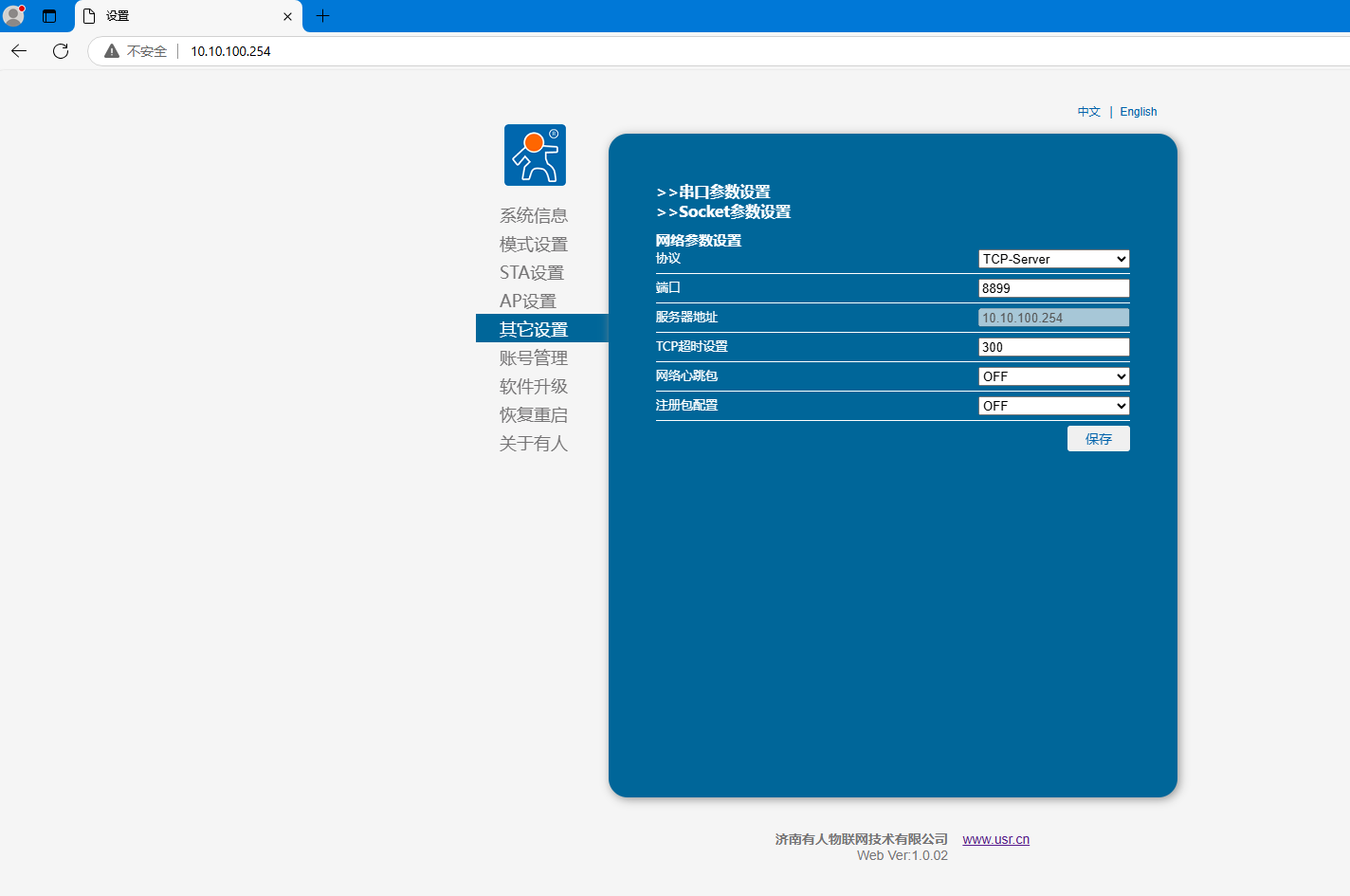

5、Socket参数设置

网络参数设置

协议：TCP Server

端口：8899

点击保存

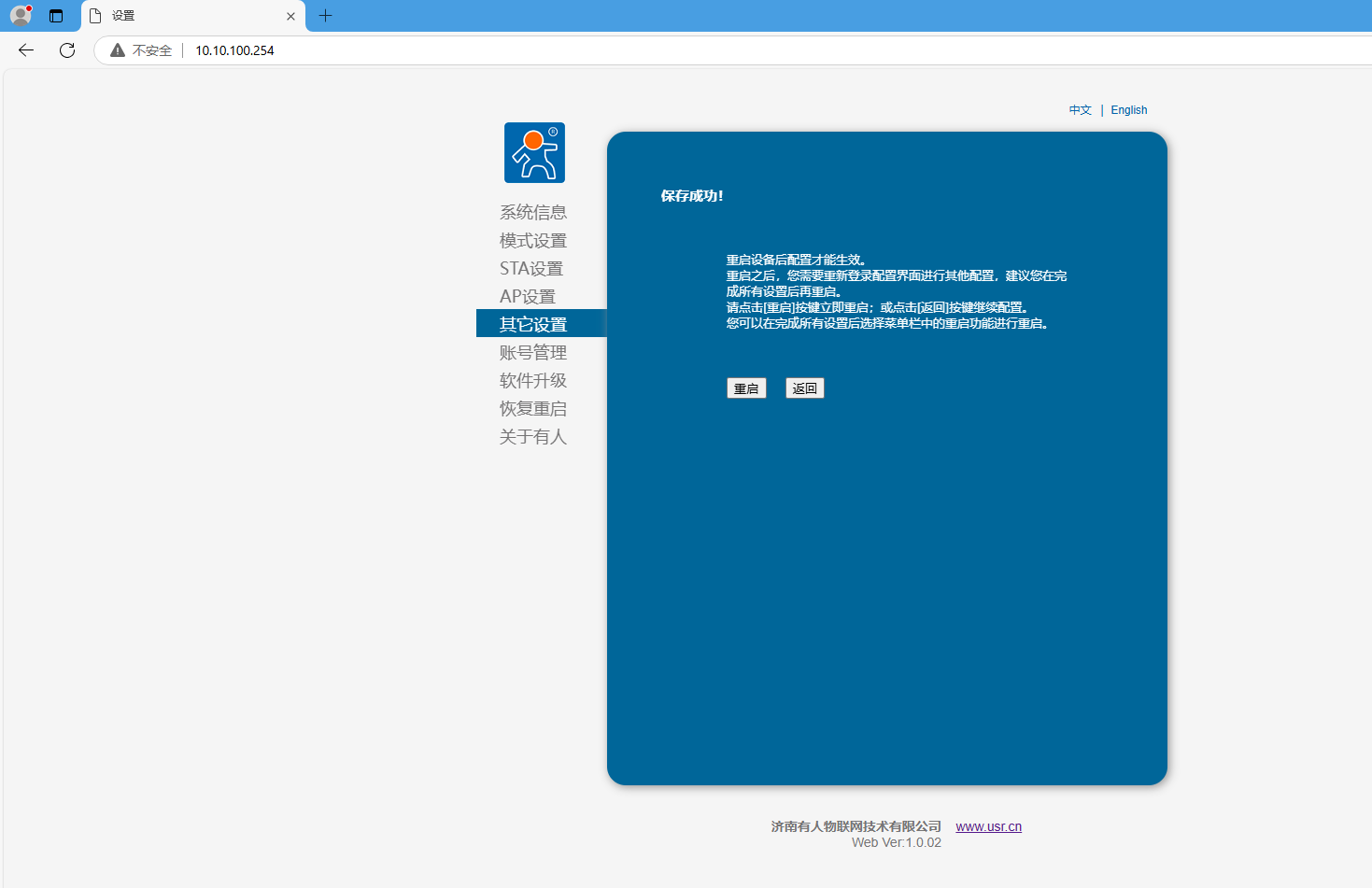

6、重启

四、MODBUS软件设置

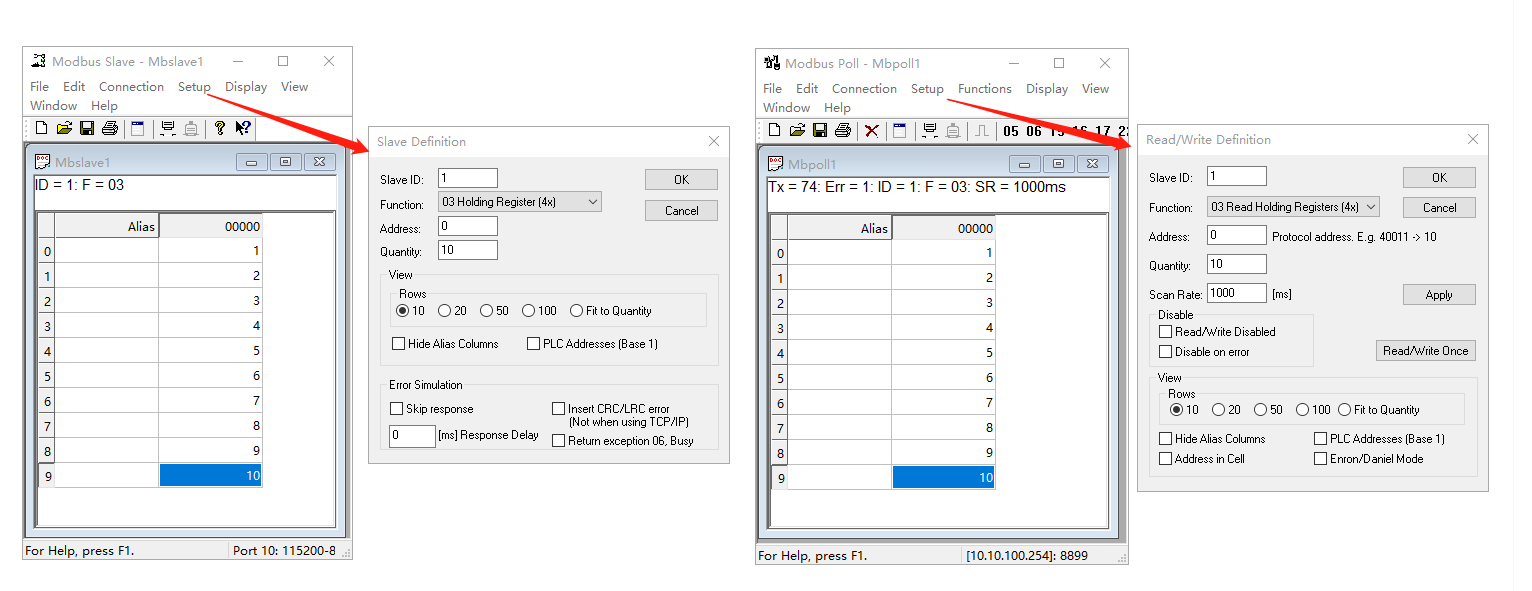

1、打开MODBUS SLAVE和MODBUS POLL软件，Setup设置一样，Slave ID 用1，Function 03功能码，Address寄存器起始地址0，Quantity寄存器数量10。

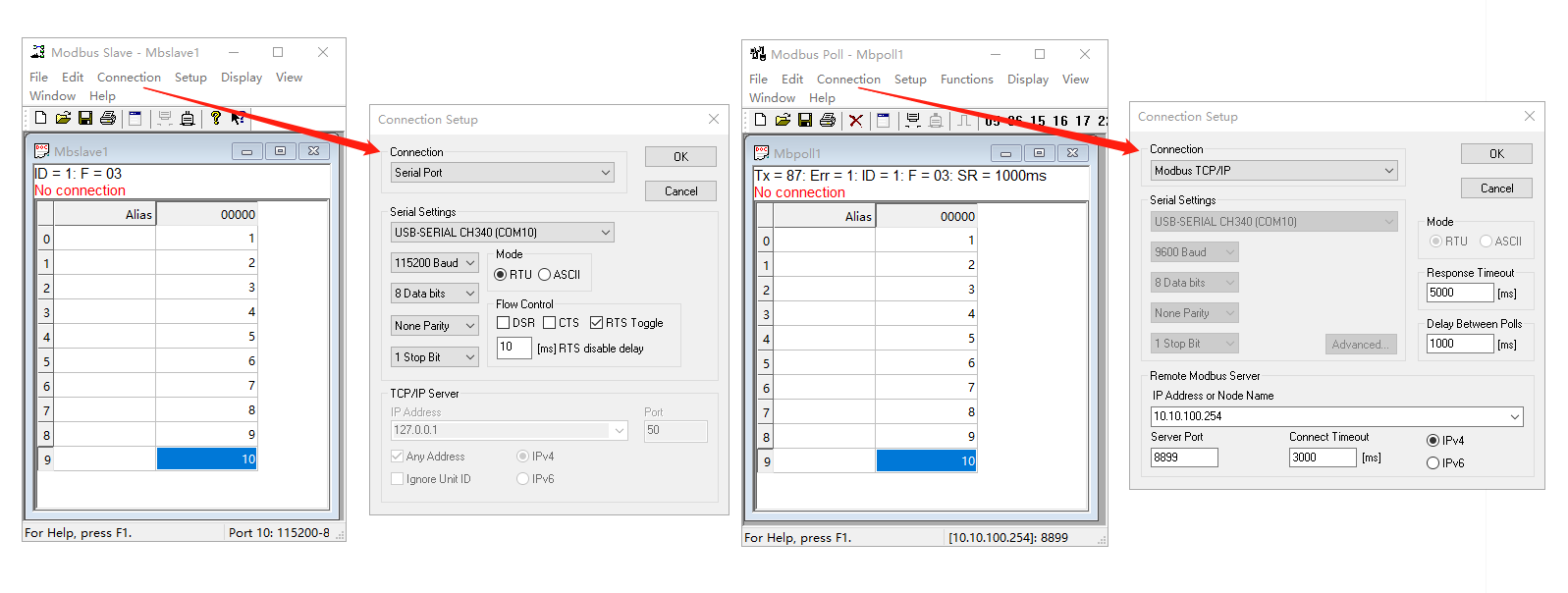

2、打开MODBUS SLAVE和MODBUS POLL软件，MODBUS SLAVE的Connection选择串口COM10，串口参数设置和DR164一致。MODBUS POLL的Connection选择Modbus TCP/IP,IP地址填10.10.100.254，端口填8899。

五、数据传输测试

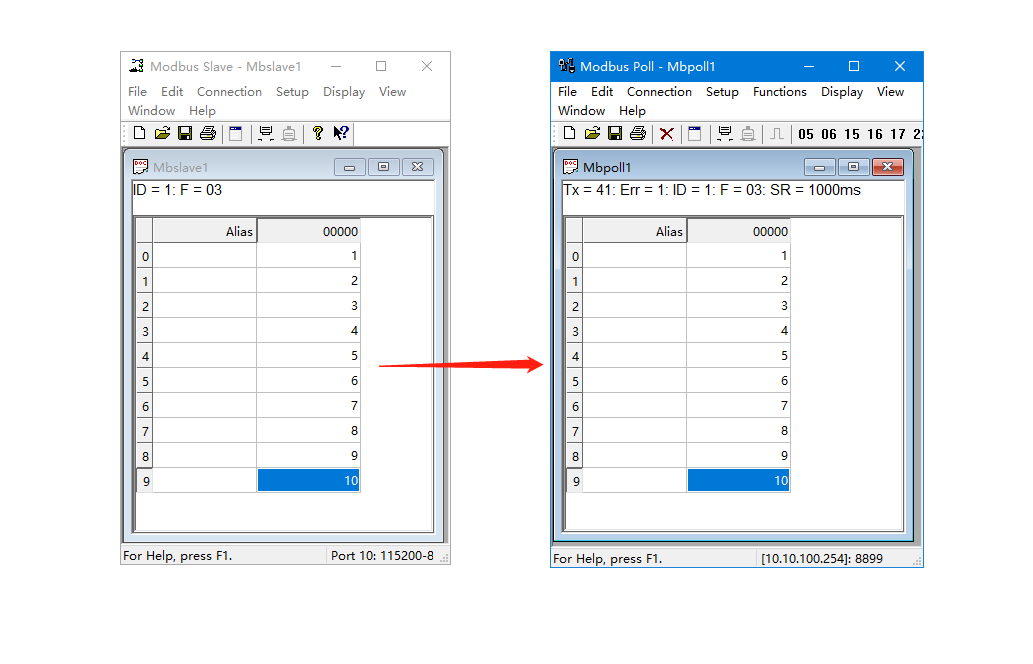

MODBUS SLAVE软件改变数据，对应MODBUS POLL软件采集到数据。

编写人：金志方 编写日期：2024-10-18

审核人：金志方 审核日期：2024-10-18

订正版本：V1.0 订正内容：初稿
